符合NB/T47004.1-2017標準的V系列板式換熱器

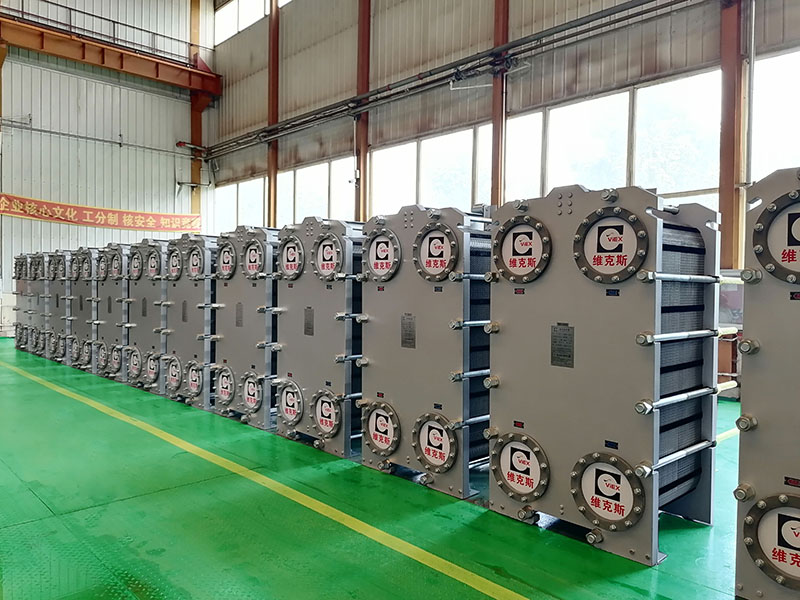

可拆式板式換熱器產品方案
板式換熱器屬于間壁式換熱器，其具有傳熱效率高、阻力損失小、結構緊湊、溫度控制靈敏、操作彈性大、裝拆方便、使用壽命長等特點，是目前的節能換熱設備。板式換熱器主要用于加熱、冷卻、蒸發、冷凝、殺菌消毒、熱力回收等場合。
ViEX設計制造的板式換熱器產品可應用的物料非常廣泛，從普通的民用、工業用水到高粘度的流體；從衛生要求較高的食品流體、醫藥流體到具有很強腐蝕程度的化工介質；從非常潔凈的液態物料到含有少量纖維的液體。目前已經廣泛應用于石油、化工、冶金、礦山、電力、核電、集中供熱、船舶、醫藥、食品、化纖、電子、汽車、輕紡和造紙等行業。
ViEX可拆板式換熱器主要包括：集中供熱專用板式換熱器、核電專用板式換熱器、空調制冷行業淺密波紋專用板式換熱器、飲品行業專用板式換熱器、冶金專用板式換熱器、石化專用板式換熱器、可拆式寬通道板式換熱器。

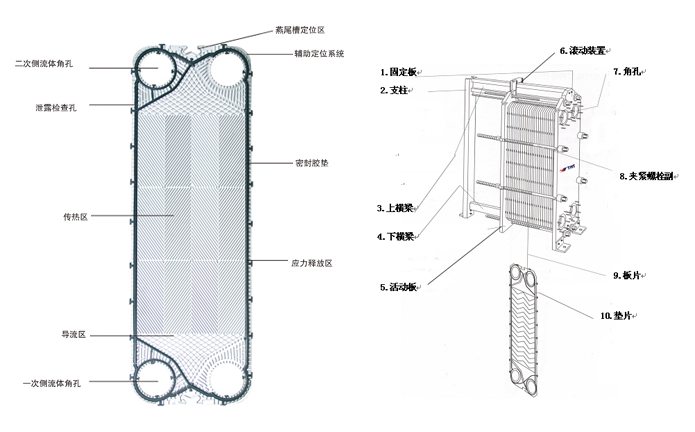

結構原理
序號 | 部件名稱 | 部件功能 |
1 | 固定板 | 其不直接與流體接觸，用夾緊螺栓副緊固后壓緊板片及墊片保證密封 |
2 | 支架 | 支撐換熱器的重量，使整個換熱器組成一體 |
3、4 | 上、下橫粱 | 承受換熱器的重量并保證安裝尺寸，使板片在其間滑動，橫梁通常比 板片組夾緊后長，以保證松開夾緊螺栓后組裝、檢查和滑洗板片 |
5 | 活動板 | 與固定板配對使用在橫粱上自由滑動，以便于換熱器的拆裝 |
6 | 滾動裝罝 | 使活動板或中間隔板能夠在橫粱上自由滑動 |
7 | 角孔 | 介質進入換熱板片間的分配管與匯集管 |
8 | 夾緊螺栓副 | 壓緊板片組使換熱整體保證密封，同時能夠承受I壓力載荷 |
9 | 板片 | 熱量傳遞的元件，提供介質流到和換熱表面 |
10 | 墊片 | 防止介質混流或泄漏，并使之在不同板片間分配 |
11 | 中間隔板 | 在固定板和活動板中間的不同位罝上設罝中間隔板，可以使一臺設備同時處理多種介質，執行多段操作 |
